儀器主要用于煤礦井下巷道開采時提供中腰線精準定位、運輸管道、運輸皮帶、風管、水管、電纜鋪設等方向定位

使用環境

大氣壓:86kPa~110kPa環境溫度:-20℃~+40℃

空氣相對濕度:≤96%RH (+25℃時)含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中

在無明顯破壞絕緣的氣體或蒸汽的環境中污染等級:3級

基本參數

安裝方式:攜帶式

防爆形式:礦用本安型

防爆標志:Exibl

激光指向儀工作制:連續性運行不少于45h

光功率:不大于15mW

有效射程:1200m( YHJ-1200 )

光斑直徑:在100m、200m、300m處光斑直徑應不大于15mm、25mm、35mm,在1200m處光斑直徑應不大于80mm

光斑漂移量:在100m、200m、300m處光斑漂移量應不大于5mm,在1200m處光斑漂移量應不大于10mm

橫向、縱向粗調:360°任意

橫向、縱向調節范圍:≥±1.5°

主機組尺寸:242x250 x 138 ( mm )

電源外殼尺寸:107x 42x70 ( mm )

重量:4.0kg

一.儀器的特點

YHJ礦用本安型激光指向儀是集電子、光學、精密機械等技術為一體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器通過懸掛組可快速固定在錨桿上，可在360°范圍任意粗調,微調準確;調節方便，制動可靠。產品采用自主研發的光學系統可采用紅、綠兩種光源，光斑大小、射程滿足礦下施工需求。產品配用DC3.6V

LH400-D61HC3BRL電源組，不需要在現場接入其他電源，可使儀器廣泛用于無交流電源廠所或頻繁移動的場所,可連續長時間工作。

二、結構特點和工作原理

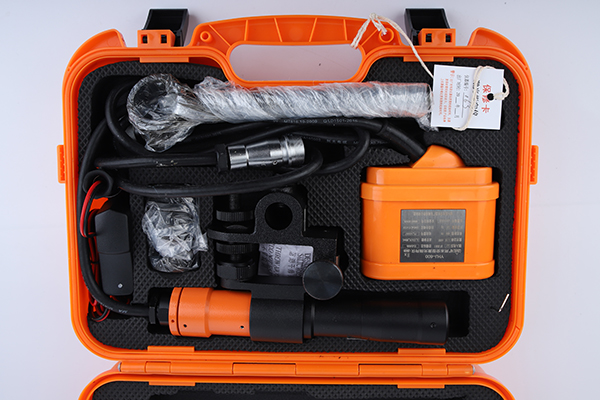

1．結構特點:

儀器將電子、光學、精密機械組合為一體，采用長時間可連續工作的DC3.6VLH400-D61HC3BRL電源組,更適合電源連接有難度工作場地。

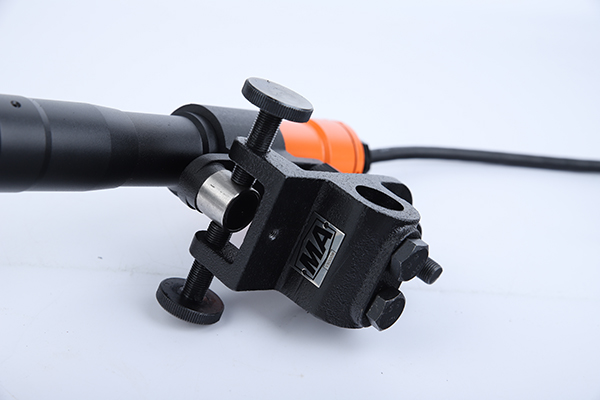

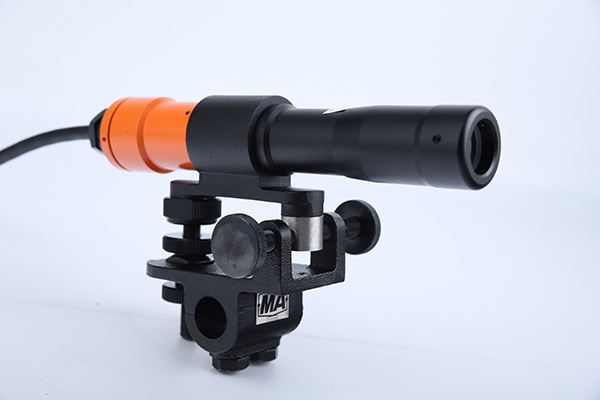

儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定桿和懸掛組鎖緊裝置，固定儀器更方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。2.工作原理:

澆封的激光器模組由產品配備DC3.6V LH400-D61HC3BRL電源組供電，發射激光束;由WF20-J3TA/WF20-K3ZA直式對接壓緊插頭/插座控制主機組和DC3.6V

LH400-D61HC3BRL電源組的通斷;儀器產生激光束，再通過光學系統產生遠程指向激光束，其射程分別達到600米、1200米;DC3.6V LH400-D61HC3BRL電源組具有限流、短路保護功能。

三、安裝、調節

（ 1）首先將一根20～22毫米的錨桿(用戶自備)打入巷道頂板上固定。

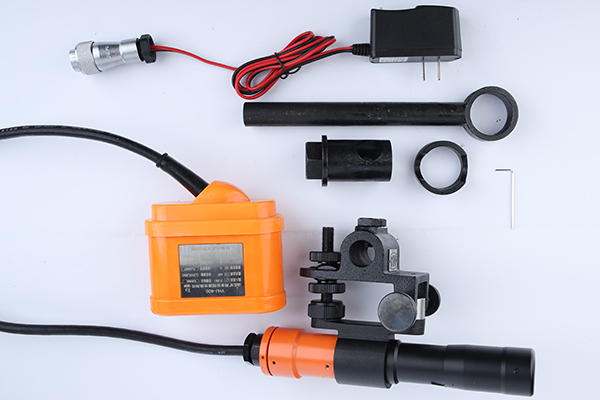

(2)固定桿穿過固定座，用螺栓將儀器安裝在固定桿上，再如圖所示將螺塞、固定環、鎖緊座固定在事先安裝好的錨桿上。

2．調節、使用

儀器電源連接:DC3.6V LH400-D61HC3BRL電源組的直式對接壓緊插座與主機組的直式對接壓緊插頭正確連接，確認電路無松動和短路后，緊固插頭上的固定套，激光模組被通電點亮。

（ 1）根據測量儀器的指向需要，進行儀器垂直方向、水平方向粗調。

垂直方向粗調:松開螺塞，沿錨桿轉動儀器使激光束在垂直方向調整到理想位置（中腰線處）鎖緊螺塞即可。

水平方向粗調:松開螺栓，沿固定桿移動儀器使激光束在水平方向調整到理想位置(中腰線處）鎖緊螺栓即可。

(2）再根據工程需要精確調整激光束的方向，調整方法如下:

水平方向調整:先鎖緊垂直調整螺旋，同時同方向旋轉左右兩個水平調整螺旋，使光斑水平移動，調整好后將兩螺旋鎖緊;

垂直方向調整:先鎖緊水平調整螺旋，同時同方向旋轉上下兩個垂直調整螺旋，使光斑垂直移動,調整好后將兩螺旋鎖緊即可。

(3）當DC3.6V LH400-D61HC3BRL電源組電壓過低時，激光變暗或不亮，請松開固定套，及時分離直式對接壓緊插頭插座，避免電池組因深度放電而損壞，同時換上另一組充足電的DC3.6VLH400-D61HC3BRL電源組。

( 4 ）DC3.6V LH400-D61HC3BRL電源組請在井上充電!

請注意:光斑水平、垂直方向向調整準確后，必須同時鎖緊調整螺旋。儀器出廠時，光斑在射程內已校驗，用戶現場免調試。如果用戶需要調整，請參考故障分析中的方法進行。

四、安全警示

1．禁止注視出光視窗口!2嚴禁帶電打開!
